Acoplamentos de grades elásticas - Metalflex TM
-

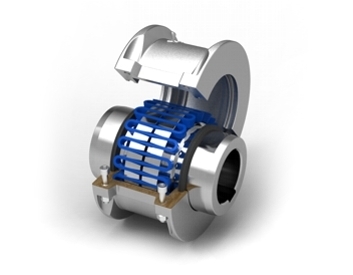

Modelo TM (Standard)Acoplamento de grade elástica de uso geral. Sua tampa bipartida horizontal permite fácil montagem e manutenção. Admite montagem em posição horizontal ou vertical.
-

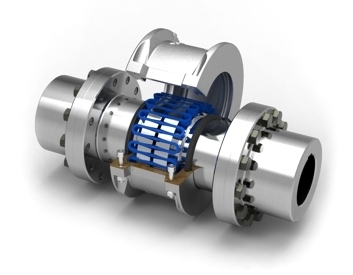

Modelo TM31Mesmo princípio do modelo standard com espaçador. Ideal para uso em bombas permitindo espaço entre os eixos conectados e consequentemente fácil manutenção de selos mecânicos e rolamentos.
-

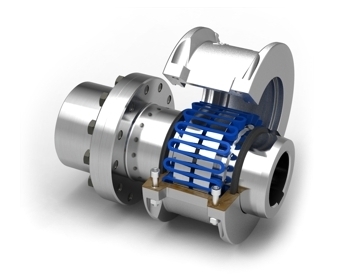

Modelo TM35Forma de semi espaçador. Mesmo princípio do modelo TM31 mas possui apenas meio espaçador.
-

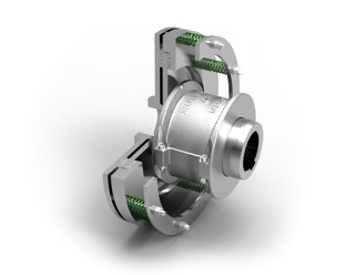

Modelo TM41Acoplamento com limitador de torque. Possibilita através de simples regulagem mecânica, determinar o torque máximo transmitido, prevenindo o sistema contra quebras de eixos ou outros danos decorrentes de sobrecargas ou travamento do equipamento movido.
-

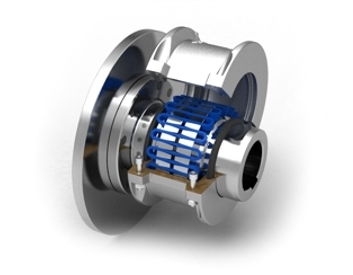

Modelo TM63Acoplamento com disco de freio. Para aplicações onde é necessário o uso de freio entre os eixos motriz e movido.
-

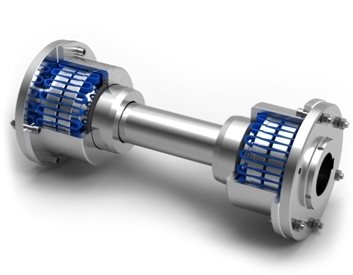

Modelo TM50Acoplamento duplo com eixo pilotado, usado quando a distância entre os eixos conectados é muito grande.
Os acoplamentos de grades elásticas METALFLEX® TM atendem à grande maioria das aplicações industriais. São torcionalmente flexíveis e através das grades elásticas se dão a transmissão de torque e a compensação de desalinhamentos angulares, axiais e paralelos existentes entre os eixos conectados. Absorvem e reduzem sobrecargas e vibrações em até 70%.
As grades elásticas atuam também como “fusíveis mecânicos” em caso de altas sobrecargas no sistema, protegendo assim os demais equipamentos conectados. Instalação e manutenção extremamente simplificadas são as grandes vantagens dos acoplamentos de grades elásticas METALFLEX® TM, além de todas as qualidades inerentes aos acoplamentos de grades elásticas.
As tampas bi partidas horizontalmente permitem que a instalação e manutenção sejam realizadas rapidamente e sem a necessidade de mover equipamentos.
As grades elásticas, produzidas em aço especial conforme padrões internacionais são de camada simples para todos os tamanhos de acoplamentos e têm seção trapezoidal o que facilita o encaixe e desencaixe das mesmas nas ranhuras dos cubos.
Disponíveis em 12 tamanhos e nas versões TM (standard), TM31 (com espaçador), TM35 (com semi espaçador), TM41 (controlador de torque) e TM63 (com disco de freio). Permitem furações de até 200 mm de diâmetro e transmissão de torque de até 28.600 Nm, podendo ser montados tanto em posição horizontal quanto vertical.
São totalmente intercambiáveis com o padrão Falk e os demais acoplamentos nacionais e importados disponíveis no mercado.
Flexibilidade Torcional
É a capacidade de absorver torcionalmente sobrecargas e vibrações, proporcionando um acomodamento flexível quando a instalação está sujeita à oscilações de carga. O acoplamento de grades elásticas METALFLEX® é capaz de ajustar o sistema, absorvendo energia de impacto e a transmitindo de forma suave e precisa, reduzindo sobrecargas e vibrações. Um amortecedor para movimentos rotativos, graças a resiliência da grade elástica METALFLEX®.
Carga Leve: A superfície da grade apoia-se nos extremos dos dentes, permanecendo espaço livre para que as lâminas se flexionem sob variações de carga.
Carga Normal: À medida que a carga aumenta a distância entre os pontos de contato diminui, porém ainda há espaço e capacidade suficientes para absorver sobrecargas.
Sobrecarga: Dentro de sua capacidade, a grade elástica flexiona-se até seu limite, com suas lâminas assentadas completamente nos dentes, transmitindo a carga diretamente.

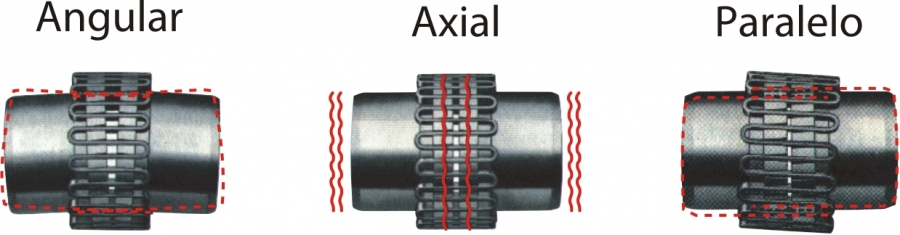

Desalinhamentos
Desalinhamentos paralelos, angulares e axiais nos eixos conectados são compensados através do movimento da grade elástica nas ranhuras internas, sem afetar a capacidade de transmissão de torque.
