Acoplamentos de grades elásticas - Metalflex M

previews

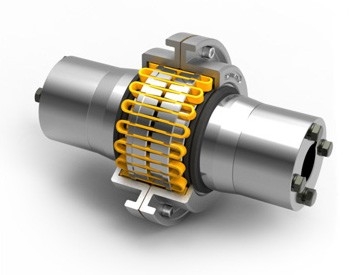

  • Modelo M (Standard)
    Acoplamento de grade elástica de uso geral. Admite montagem em posição horizontal ou vertical. Amplamente utilizado nos mais diversos setores industriais.
    Modelo M (Standard)

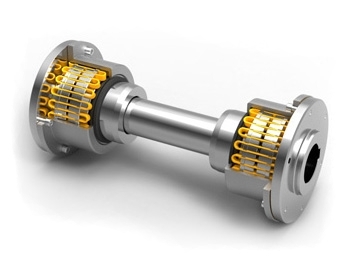

  • Modelo ML
    Mesmo princípio do modelo standard com espaçador, desmontável. Pode ser sacado sem a necessidade de deslocamento dos equipamentos. Ideal para aplicações em bombas, permitindo fácil manutenção de selos mecânicos e rolamentos.
    Modelo ML
  • Modelo MP
    Acoplamento duplo com eixo pilotado, usado quando a distância entre os eixos conectados é muito grande.
    Modelo MP

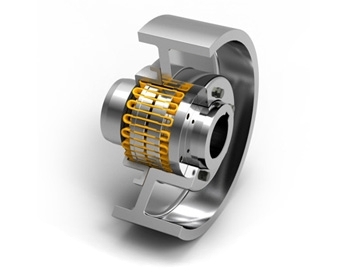

  • Modelo MBW
    Acoplamento com polia de freio. Para aplicações onde é necessário o uso de freio entre os eixos motriz e movido.
    Modelo MBW

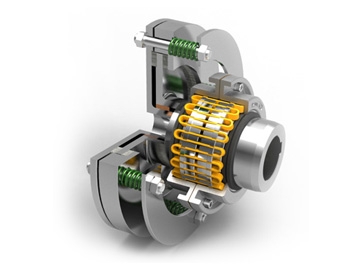

  • Modelo MT
    Acoplamento com limitador de torque. Possibilita através de simples regulagem mecânica, determinar o torque máximo transmitido, prevenindo o sistema contra quebras de eixos ou outros danos decorrentes de sobrecargas ou travamento do equipamento movido.
    Modelo MT

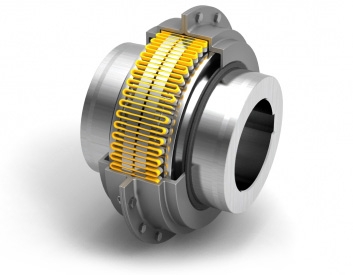

  • Modelo M - Grande Porte
    Acoplamento de grande porte para altas solicitações de torque, tamanhos acima do 190M, também disponíveis nos modelos anteriores.
    Modelo M - Grande Porte
next

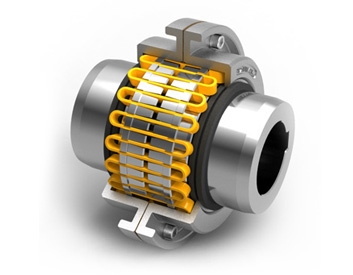

Os acoplamentos de grades elásticas METALFLEX® M atendem à grande maioria das aplicações industriais. São torcionalmente flexíveis e através das grades elásticas se dão a transmissão de torque e a compensação de desalinhamentos angulares, axiais e paralelos existentes entre os eixos conectados. Absorvem e reduzem sobrecargas e vibrações em até 70%.

As grades elásticas atuam também como “fusíveis mecânicos” em caso de altas sobrecargas no sistema, protegendo assim os demais equipamentos conectados. Podem ser utilizados tanto em posição vertical quanto horizontal, pois sua exclusiva vedação evita a entrada de impurezas e perda de lubrificante.

Estão disponíveis em 20 tamanhos, permitindo furações de até 320mm e transmitem torque de até 127.600 Nm.

Disponíveis nas versões: M (standard), ML (com espaçador), MP (com ou sem eixo pilotado), MBW (com polia de freio) e MT (controlador de  torque) e especiais.

Suas grades elásticas são confeccionadas a partir de aço liga especial de alta resistência. Passam por rigoroso tratamento térmico e processo de “shot peenning” que consiste em um jateamento com micro esferas de aço, aumentando a resistência e a flexibilidade da grade, pois comprime e homogeiniza as moléculas da superfície do aço.

São totalmente intercambiáveis com o padrão Falk e os demais acoplamentos nacionais e importados  disponíveis  no mercado.



Flexibilidade torcional

É a capacidade de absorver torcionalmente sobrecargas e vibrações, proporcionando um acomodamento flexível quando a instalação está sujeita à oscilações de carga. O acoplamento de grades elásticas METALFLEX® é capaz de ajustar o sistema, absorvendo energia de impacto e a transmitindo de forma suave e precisa, reduzindo sobrecargas e vibrações. Um amortecedor para movimentos rotativos, graças a resiliência da grade elástica METALFLEX®.

Carga Leve: A superfície da grade apoia-se nos extremos dos dentes, permanecendo espaço livre para que as lâminas se flexionem sob variações de carga.

Carga Normal: À medida que a carga aumenta a distância entre os pontos de contato diminui, porém ainda há espaço e capacidade suficientes para absorver sobrecargas.

Sobrecarga: Dentro de sua capacidade, a grade elástica flexiona-se até seu limite, com suas lâminas assentadas completamente nos dentes, transmitindo a carga diretamente.



Desalinhamentos

Desalinhamentos paralelos, angulares e axiais nos eixos conectados são compensados através do movimento da grade elástica nas ranhuras internas, sem afetar a capacidade de transmissão de torque.
