Acoplamentos elásticos - Metalflex BM
-

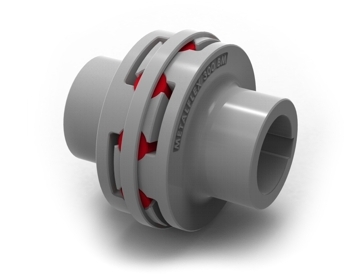

Modelo BMAcoplamento modelo básico, composto por dois cubos com garras. Indicado para aplicações onde o afastamento entre pontas de eixos é mínimo. Não permite desmontagem radial de uma ou de ambas máquinas acopladas. Permite substituição dos elementos elásticos sem deslocar as máquinas acopladas.
-

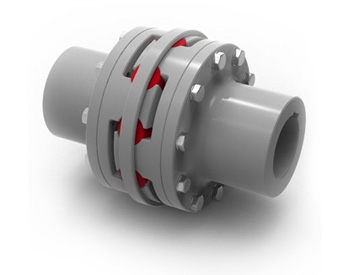

Modelo BMFAcoplamento com uma flange removível, facilitando a montagem e desmontagem radial de uma ou de ambas máquinas acopladas, além da troca dos elementos elásticos sem deslocá-las. Possibilita ainda acionar as máquinas motriz ou movida de maneira independente. Indicado para aplicações onde existe um pequeno espaçamento entre as pontas de eixos.
-

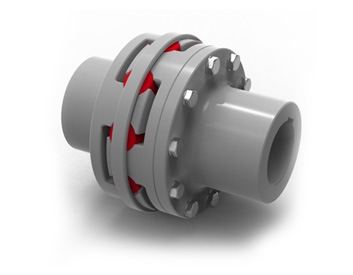

Modelo BMFFAcoplamento com duas flanges removíveis. Apresenta as mesmas características do modelo BMF, porém sua montagem e desmontagem são ainda mais simplificadas. Indicado para aplicações onde o espaçamento entre as pontas de eixos é aproximadamente duas vezes maior que no modelo BMF.
-

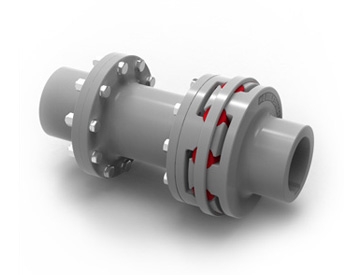

Modelo BMF32Acoplamento derivado do modelo BMF, com espaçador. Permite a remoção radial do espaçador e é indicado para aplicações onde a distância entre as pontas de eixos é grande.
-

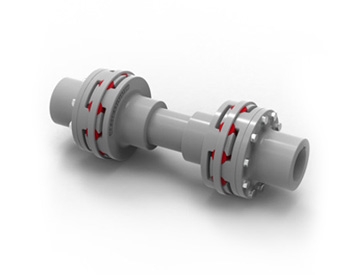

Modelo BMF52 com eixo flutuanteConjunto composto por dois acoplamentos BMF com eixo flutuante. Indicado para aplicações onde a distância entre as pontas de eixos é muito grande. Possui grande capacidade de absorção de desalinhamentos entre eixos.
-

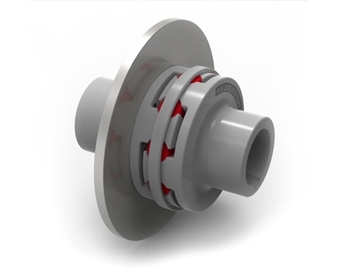

Modelo BMF62 / BMF63Acoplamento derivado do modelo BMF, com polia de freio (BMF62) ou disco de freio (BMF63). Indicado para aplicações onde é necessário o uso de freio entre as máquinas motriz e movida.
Os acoplamentos elásticos METALFLEX® BM são torcionalmente flexíveis e indicados para aplicações industriais de médias e altas solicitações de torque. Absorvem cargas de choque e vibratórias entre as máquinas motriz e movida, compensam desalinhamentos radiais, angulares e axiais existentes entre os eixos conectados, além de serem totalmente isentos de lubrificação.
O torque é transmitido através da compressão dos elementos elásticos de poliuretano de alta resistência mecânica e que conferem ao conjunto uma característica de mola progressiva atenuando os efeitos nocivos das vibrações rotacionais. Os elementos elásticos são resistentes à poeira, água e óleo e suportam temperaturas de -30°C a 85°C .
Em função de suas garras, os acoplamentos elásticos METALFLEX® BM são à prova de deslizamentos rotativos e quando utilizados em acionamentos que operam em apenas um sentido de rotação, têm a vida útil dos elementos elásticos multiplicada por dois, pois apenas metade deles é efetivamente exigida na transmissão, ficando a outra metade do jogo de elementos como reserva.
Disponíveis em 9 tamanhos e nas versões BM, BMF e BMFF, além dos modelos especiais com disco ou polia de freio, com espaçador e com eixo flutuante. Permitem furações de até 345 mm de diâmetro e transmissão de torque nominal de até 172.100 Nm.
